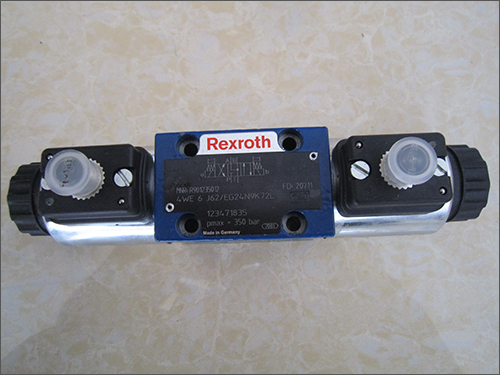

力士乐 Rexroth R901235012 4WE6J6XEG24N9K72L

2018-04-17

　　

　　WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。

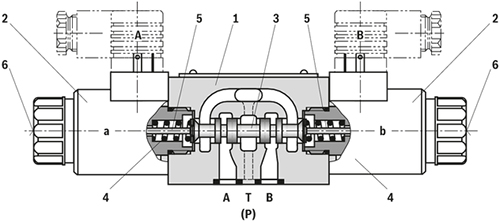

　　这些方向阀主要由壳体 (1)、一个或两个电子线圈 (2)、控制阀芯 (3) 和一个或两个复位弹簧 (4) 组成。在断电情况下，控制阀芯 (3) 由复位弹簧 (4) 固定在中心位置或初始位置（脉冲阀芯除外）。控制阀芯 (3) 由带湿式插脚的电子线圈 (2) 启动。要确保正常运行，请确保将电子线圈的压力腔注满液压油。电子线圈 (2) 的力通过推杆 (5) 作用在控制阀芯 (3) 上并将后者从其静止位置推到所需的终端位置。这可实现从 P 至 A 和从 B 至 T 或从 P 至 B 和从 A 至 T 的所需流向。在电子线圈 (2) 灭磁后，复位弹簧 (4) 将控制阀芯 (3) 推回其静止位置。可选手动应急操作 (6) 可在线圈不通电的情况下移动控制阀芯 (3)。不带弹簧复位“O” （仅可使用符号 A、C 和 D）这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 定位器的方向阀。在控制阀芯 (3) 处不带弹簧复位的阀在断电状态下无确定的初始位置。不带弹簧复位带定位器“OF” （仅可使用符号 A、C 和 D）这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 定位器的方向阀。定位器用于将控制阀芯 (3) 锁定在相关的阀芯位置。因此，在操作过程中，无需向电子线圈持续施加电流，这样有助于节能操作。注意！如果阀门带有定位器，油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动！因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。型号 4WE 6 E6X/...E...
